etfe膜结构气枕加工及组合过程质量控制要点

2020-06-18
分享

  ETFE膜结构气枕加工及组合过程质量控制非常重要,只有做到精准控制,才能保证加工出来的材料合格,进而保证整个工程的质量。那么,具体有哪些要点需要注意呢,跟着膜结构厂家万豪来了解一下吧。

  ETFE膜结构气枕的加工制造过程主要包括膜材裁剪、膜片拼合焊接及气枕组合焊接等,各操作过程的主要质量检查和控制措施要点如下:

 一、膜材裁剪

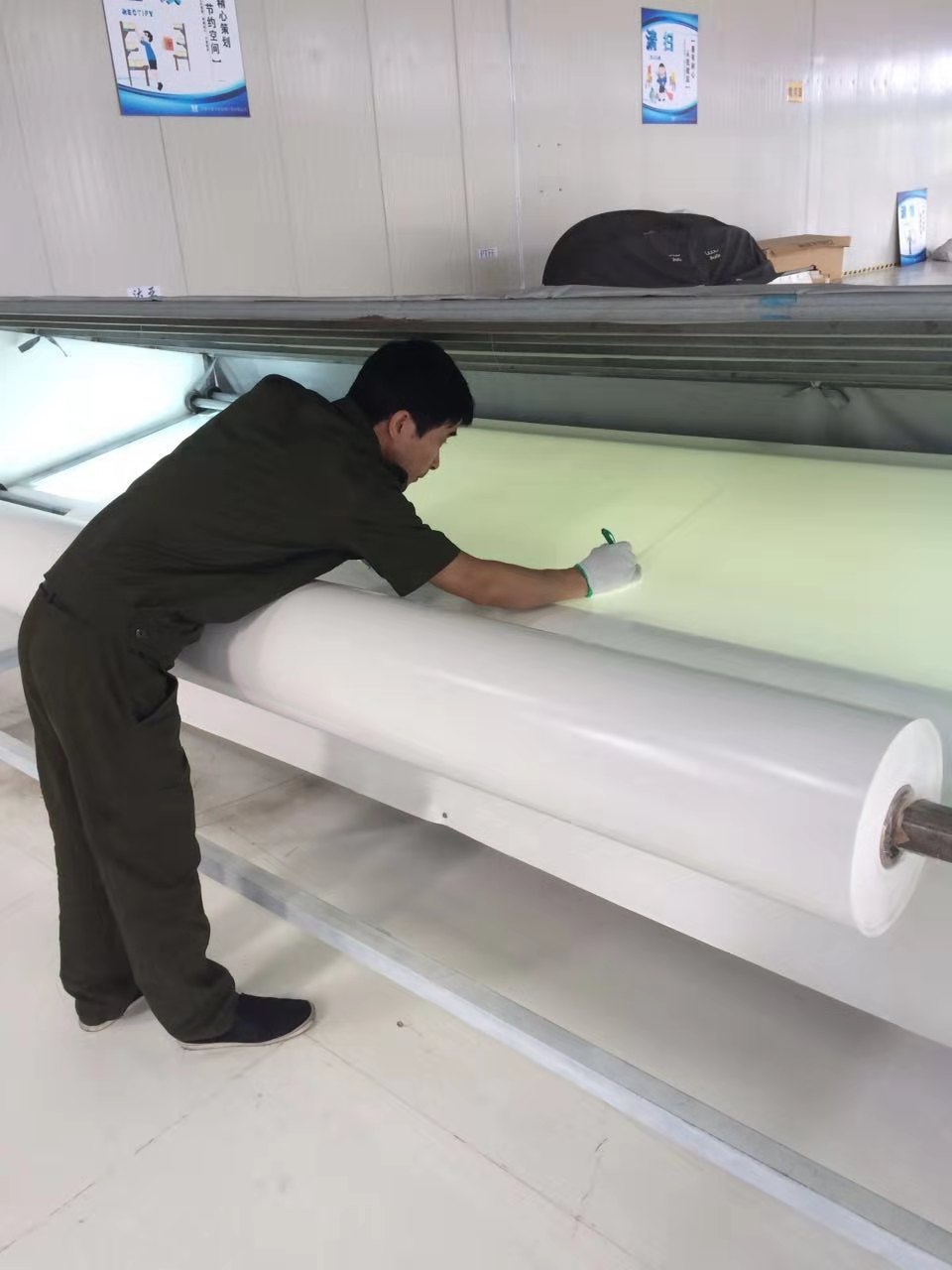

膜材的原料卷材经裁剪加工成条状膜材,不论采用手工裁剪还是自动裁剪,加工后都要对其质量进行检查。只不过手工裁剪需要检查的比例大一些,而自动裁剪设备的精度保持能力较强,只需按较小的比例抽查即可。对于手工加工后的条状膜材,主要应检查控制的项目包括:

1、对照膜材加工图,检查外形与图纸的一致性,检查各边长度、角度及对角线长度等几何尺寸的加工误差,使其控制在《技术及质量验收标准》规定的允许偏差范围内。

2、裁剪的边缘平整顺滑,无飞边、毛刺等。


二、膜片制作

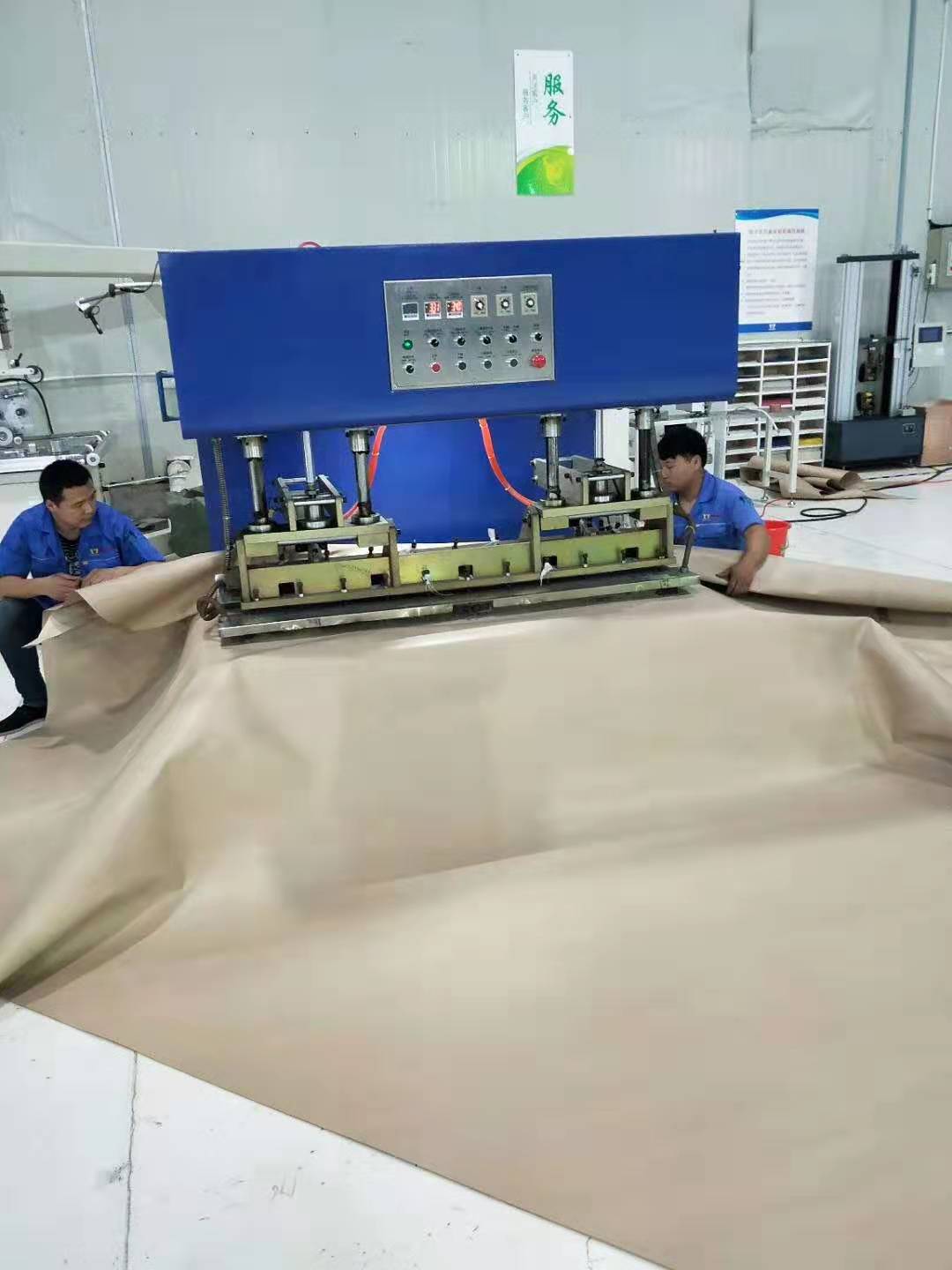

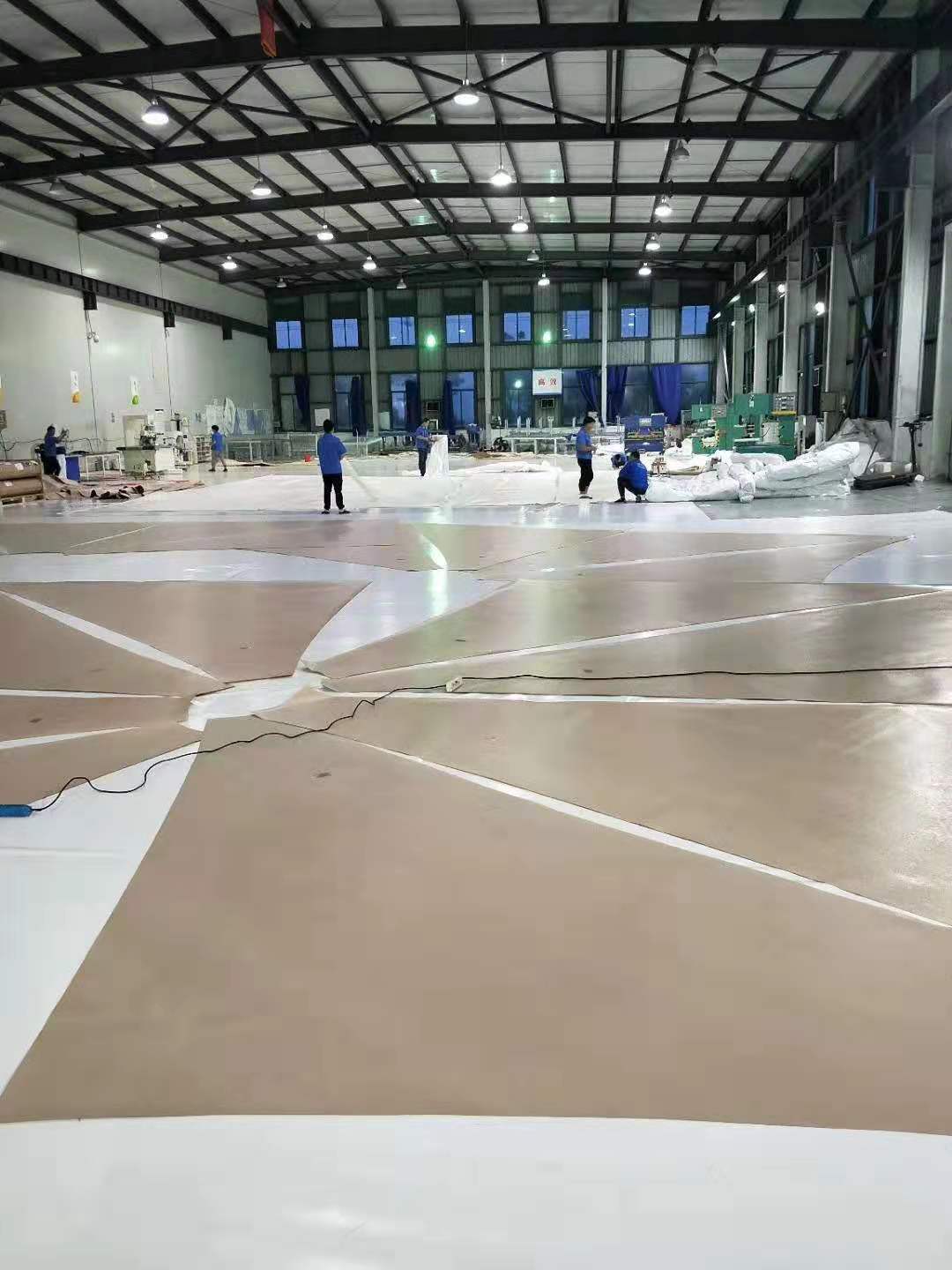

膜片拼合焊接过程包括定位点焊及拼接缝连续焊接等过程。膜材焊接采用的工艺参数与待焊接膜材的厚度、膜材的原料等因素有关。对于不同厚度、不同批次的膜材,在正式焊接前,应制作工艺样板通过工艺试验确定其焊接工艺参数。在焊接生产过程中,应随批制作不少于三个检查样板,对焊接质量进行抽查。膜片制作过程中主要的质量检查项目和控制要点如下。

1、定位电焊

①检查定位点焊的间距是否符合焊接工艺要求。

②检查膜片搭接缝宽是否符合焊接工艺要求。

③对照膜片组合加工图,检查经定位焊接成形的膜片的外形尺寸,包括边长尺寸、角度、对角线长度等,使其控制在《技术及质量验收标准》规定的允许偏差范围内。

2、拼合焊接

①拼合焊接的各条焊缝全部焊接完成后,再次对照图纸检查膜片的外形尺寸,使其控制在《技术及质量验收标准》规定的允许偏差外围内。

②检查焊缝的外观、是否有杂质、气泡、过熔、漏焊等缺陷。

③对随批制作的焊接检查样板进行拉伸试验,检查其焊接强度是否符合设计要求。


三、气枕制作

气枕制作过程包括膜片叠合及定位焊接、边带定位焊接、气枕周边焊接等工序,过程中主要的质量检查项目和控制措施如下。

1、膜片的叠合及定位点焊

①膜片叠合并经过定位点焊后,检查各边是否对齐。

②检查各层膜片的拼合焊缝位置对应情况,应符合《技术及质量验收标准》中的有关规定。

③检查定位焊点的位置,包括间距、边距等,是否符合焊接工艺要求。

④对照气枕组合加工图,检查经定位焊接成形的气枕的外形尺寸,包括边长尺寸、角度、对角线长度等,使其控制在《技术及质量验收标准》中规定的允许偏差范围内。

2、边带组合与定位焊接

①检查各边带位置的正确性,边带外沿与气枕膜片外沿平行,且间距符合设计要求。

②对照图纸检查气枕边带处的外形尺寸,控制其边长、角度、对角线等偏差在《技术及质量验收标准》中规定的允许偏差范围内。

3、气枕周边连续焊接

①气枕周边连续焊缝全部焊接完成后,再次对照图纸检查气枕在边带外沿处的外形尺寸,包括边长、角度、对角线等,控制其偏差在《技术及质量验收标准》中规定的允许偏差范围内。

②检查焊缝的外观、焊缝宽度是否符合要求,是否有杂质、气泡、过熔、漏焊等缺陷。

③检查周边焊缝的连续性,尤其在角部焊缝衔接处,焊缝是否连续、是否有断点。

④检查边带在气枕角部接头处的V形切口,切口尖点到焊缝的距离是否符合要求。

⑤对随批制作的焊接检查样板进行拉伸试验,检查其焊接强度是否符合设计要求。

4、气枕整体最终检验

在气枕周边装上夹具,将其固定在检查专用的钢架上。连接临时充气管,想气枕内部充入空气,使其内压达到或超过实际工作压力,并保持压力一定时间。检查气枕的各焊缝的焊接强度及密封情况,并检查气枕的矢高是否符合设计要求。


  以上就ETFE膜结构气枕加工及组合过程质量控制要点的详细介绍,希望可以帮到大家。如果您还有其他ETFE膜结构工程方面的问题,可以联系万豪咨询哦。专业膜结构厂家万豪,定能帮您解决烦恼。
