国会二期屋面网壳开始滑移安装,将建成108米可开合屋面

2020-07-08
分享

6月29日上午9时,由北京机施承建的国家会议中心二期工程会展区钢结构屋面网壳开始滑移安装,这也标志着距离该工程主体结构全面封顶又迈近了一步。


位于北京奥林匹克中心区的国家会议中心二期工程总建筑规模约77万平方米,建筑总长460米,宽150米,总用钢量12.6万吨,主体建筑由会议区、会展区和介于两者之间的迎宾厅组成,2022北京冬奥会期间,这里将作为主新闻中心和国际广播中心投入使用。
正在滑移施工的钢屋面网壳用钢量约2800吨,南北长168米,东西跨度72米,钢屋盖网壳面积大,距离地面高度为44米-52米,高空作业量大,构件吊次多达3000次,吊装时间约2个月,工期紧,钢结构焊接精度和质量要求极高,屋盖网壳为索承结构,控制变形难度大。

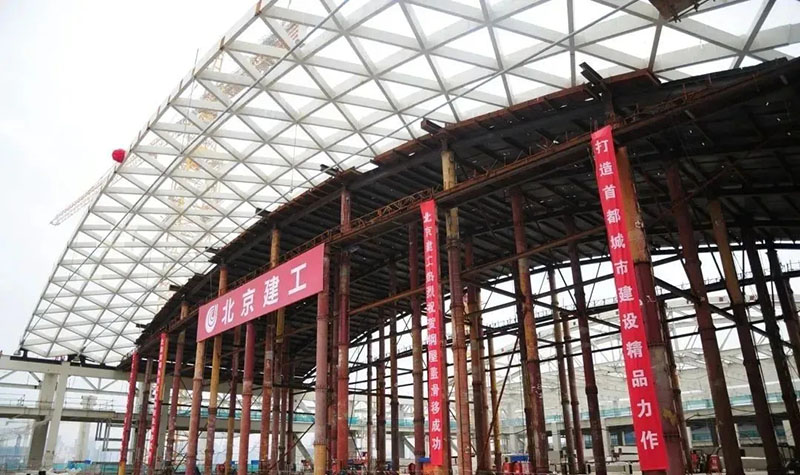

此次滑移安装的钢结构网壳位于国会二期会展区顶层,呈拱形,像一座钢桥横跨在东西两侧的钢梁上,拱形屋面网壳最高点距离顶层底板为20米。正在施工的屋面网壳一共56榀小钢桥,每榀小钢桥东西跨度为72米,南北方向宽度为3米,先在地面进行小块拼装,再吊装到空中平台进行拼装,最后分步进行顶推滑移,滑移到位后按方案顺序进行焊接固定,预计8月初钢屋盖即可整体亮相。
钢屋盖网壳滑移“三步走”

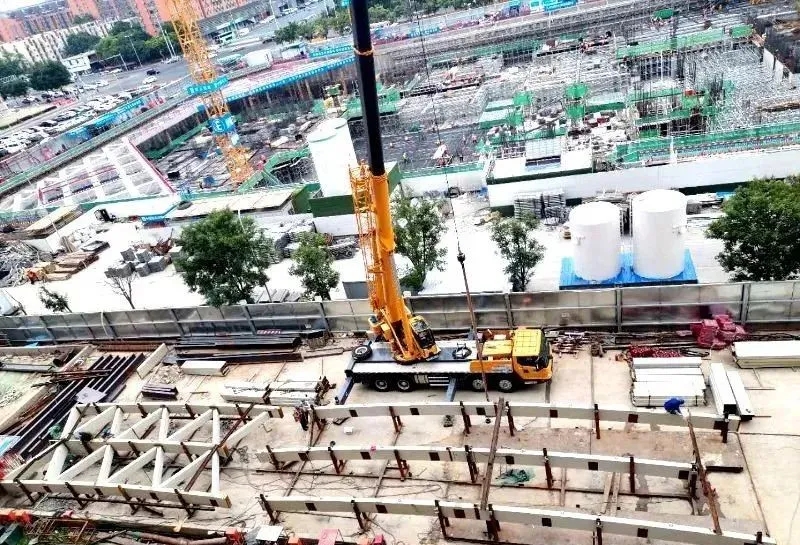

第一步:地面小拼
将多块小钢构件在地面拼装成小钢桥后吊到20米高的高空操作平台上。

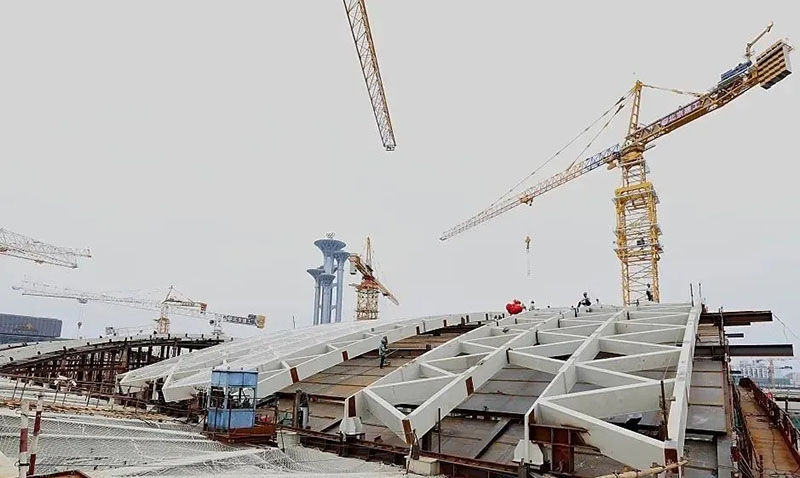

第二步:高空平台拼装
在会展区顶层设置2个高空操作平台,分别横跨在屋面3等分处,先将6榀小钢桥在高空平台上拼成一个滑移单元,然后给每一榀小钢桥“穿上滑靴”进行滑移施工。
第三步:顶推滑移到位

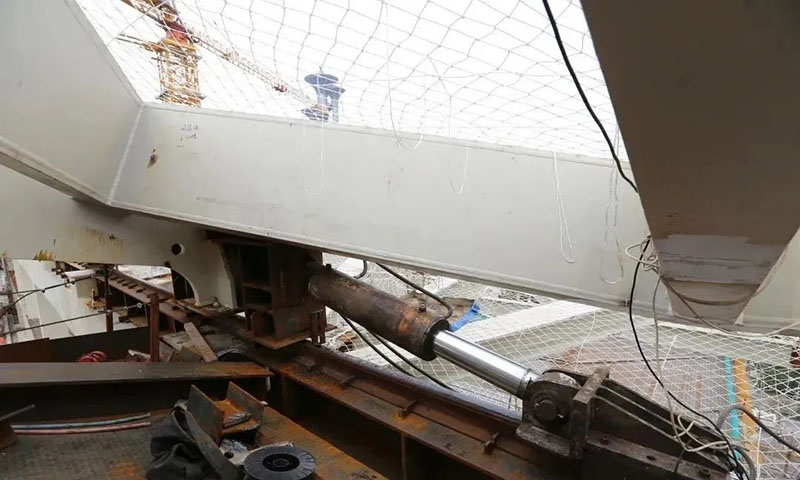

滑移前,事先设置滑轨,钢桥两端各安装1台-2台液压千斤顶和同步传感器,从2个平台分别向两侧顶推滑移,每滑移6米要进行钢索张拉,确保屋面结构稳固,最终将屋盖滑移到设计位置。
滑移施工技术是指网架单元在事先设置的滑轨上滑移到设计位置拼接的施工方法。据企业史志记载,1977年,机施公司采用高空滑移的安装方法完成中国援建扎伊尔人民宫会议厅工程钢屋架的滑行施工;1979年,机施公司采用高空滑移的安装工艺完成援叙利亚大马士革体育馆工程屋盖施工。依据我国滑移法施工最早总结文献记载,机施公司是我国最早采用滑移技术施工的企业,最初采用的术语是“滑行安装施工技术”。
多年来,北京机施基于滑移技术总结并申报了多项专利,发明专利有《超大跨度张弦拱形钢结构的高空原位施工技术》《大跨度张弦拱形钢结构桁架的滑移施工技术》,实用新型专利有《一种钢结构滑移机构》《BJZ-40型计算机控制全自动液压顶推装置》等,这些技术成果使北京机施在钢结构滑移施工技术方面保持着行业领先地位。
本文转载自:北京建工机施
